一维云台

一维云台分为水平云台和俯仰云台,均为一自由度云台,单水平方向上360度连续旋转,单俯仰方向在正负90度连续旋转。

【10kg】一维自动旋转单俯仰云台10kg

  • 【负载】最大10kg
  • 【精度】±0.1°
  • 【重量】5Kg
  • 【尺寸】180*130*197
  • 【传动方式】蜗轮蜗杆
  • 【工作温度】-25℃~+55℃
  • 【安装】固定/车载/吊装
  • 【承载】顶载
  • 【速度】垂直0.02°/S~5°/S
  • 【角度】垂直-60°~+20°
  • 参数
  • 尺寸
  • 视频

    型号

    YZ-BY010W-F

    颜色

    冰灰(军绿、黑色、白色、*可定制)

    旋转速度

    俯仰0.2°/s~5°/S最高速度在1°/s*20°/s范围内可选,速度越大,载重越小)

    旋转角度

    俯仰-60°~+20°(最大角度在-90°~+90°范围内可选,角度越大,载重越小

    预置位

    200

    定位精度

    ±0.1°

    重复精度

    ±0.1°

    自检

    上电自检(*无自检可选)

    位置回传

    查询回传(实时回传可选、RS485接口不支持实时回传)

    辅助开关

    *可选(12组,无源,常开)

    镜头预置位

    镜头控制速度

    自动巡航

    2条,每条可设置40个巡航点

    自动归位

    可设置1~60分钟自动归位时间

    自动扫描

    1条

    防盐雾

    *可选(在PH值6.5-7.2之间,连续喷雾48小时后,机器正常工作,表面无明显变化)

    通讯协议

    PELCO_D(PELCO_P、ModBus-RTU可选)

    通信波特率

    9600bps(2400/4800/115200 bps可选)

    通信接口

    RS485(RS422/RS232/*网络接口*无线遥控可选)

    输入电源范围

    DC24V(*DC12V可选)

    整机功耗

    ≤40W

    静止功耗

    5W

    工作温度

    -25℃~+55℃,90%±3%,非凝结(*-40℃~+55℃可选)

    储存温度

    -40℃~+65℃

    负载

    10kg(重心高度:顶板正上方50mm)
    (速度增加、俯仰角变大、重心高度增高,都会造成相应的载荷减小)

    尺寸(mm)

    180*130*197

    整机重量

    5Kg

    承载方式

    顶载

    传动方式

    蜗轮蜗杆传动

    防护等级

    IP66

    安装方式 固定安装(*车载/*吊装可选,车载时载重能力减半)
    上部出线 需要确认
    (上部出线是用于给云台上承载的设备供电和通讯使用的,根据具体要求确定)
    下部出线 需要确认
    (下部出线是用于给云台和云台上承载的设备供电和通讯使用的,根据具体要求确定)

     【备注】标注的功能为额外收费项目,望知悉。

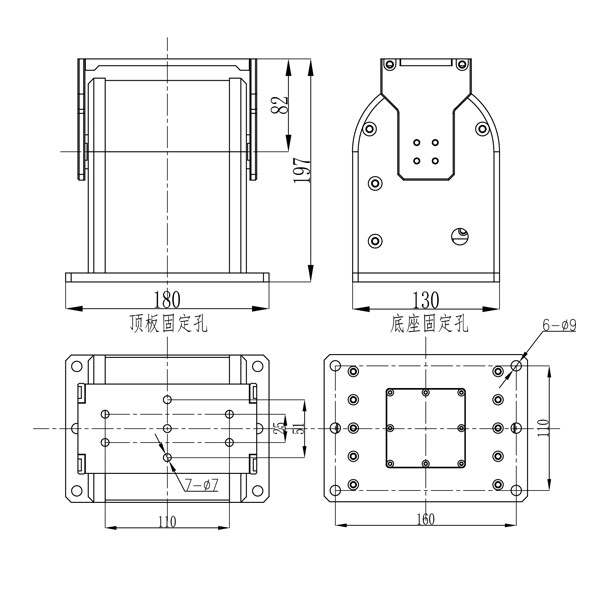

    云台主尺寸
